YR高压三相异步电动机_参数样本_安装尺寸

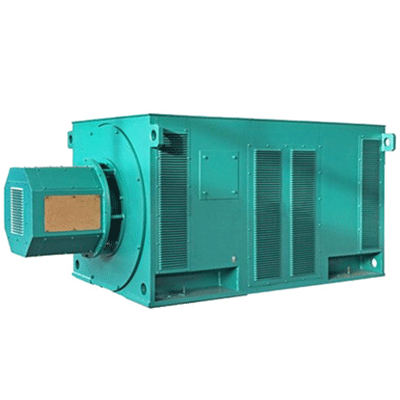

西安泰富西玛电机：YR系列高压三相异步电机

西安泰富西玛YR系列高压三相异步电机型号说明
西安泰富西玛YR系列高压三相异步电动机以YR3551-4为例：“YR”表示绕线转子异步电动机；“3551”表示机座中心高355mm，1号铁心长；“4”表示极数。

西安泰富西玛YR系列高压三相异步电动机概述

YR系列(H355～1000)6KV、10KV高压三相异步电动机为绕线转子异步电动机，该系列电动机的防护等级为IP23，冷却方法为IC01、IC11、IC21或IC31(见GB/T1993)。其中H355～630电动机是按照JB/T7594-94、JB/T10445-2004技术条件生产的，H710～1000电动机是按照GB/T13957-1992技术条件生产的。
YR系列西安西玛电机具有高效、节能、噪声低、振动小、重量轻、性能可靠、安装维修方便等优点。
西安泰富西玛YR系列(H355-1000)高压三相异步电机能在较小的起动电流下，提供加大的起动转矩，并且能在一定范围内调速，适用于：馈电线路容量不足以起动鼠笼转子电动机；起动时间较长和起动比较频繁；需要小范围调速的场合。如：拖动卷扬机、轧机、拉丝机等。
YR系列电机采用F级绝缘结构，轴承结构按IP54设计，H355～630采用脂润滑，H710～1000采用滑动轴承强迫稀油润滑。
YR高压三相异步电动机结构及安装型式为IMB3，定额是以连续工作制(S1)为基准的连续定额，电动机的额定频率为50Hz，额定电压为6KV、10KV，其它电压等级或特殊要求，在订货时可与用户共同商定。

西安西玛电机质量保证

西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”，“中华之光名牌产品”等荣誉称号。
为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
六、西玛电机产品一经出售终身成本费保修。

西安泰富西玛YR高压电机订货须知（用户订货时须注明如下要求）

电机型号(YR3551-4) 安装方式(IMB3)
额定功率(220kW) 　防护等级(IP23)
额定电压(6000V) 　冷却方法(IC01)
额定频率(50Hz) 绝缘等级(F级)
同步转速(1500r/min) 　环境条件(海拔1000m，环境温度40℃)
1、订货时请先查阅产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品，在订货合同中请注明电动机的型号、功率、调速、电压、频率、噪声及安装型式等。若未注明噪声等级，均按2级供货。
2、如有特殊要求，如双轴伸、出线盒位置反盒、转轴逆向旋转、需要制成湿热带型，或户外防腐型及其他等，均需在合同中明确注明，并事先与我厂联系。

Y系列6KV高压三相异步电动机（技术参数）——西安泰富西玛电机

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高355-630）(2极)——西安泰富西玛电机
Y3551-2	220	26.6	2975	92.8	0.86	1.8	0.6	7.0	2.1	16	1800	500
Y3552-2	250	30.1		92.9					2.1	18	1810
Y3553-2	280	33.7		93.1					2.3	20	1830
Y3554-2	315	37.7		93.4					2.5	22	1970
Y3555-2	355	42.4		93.7					2.7	24	1930
Y3556-2	400	47.6		94.1					2.9	27	2080
Y4001-2	450	53.3		94.4					4.7	30	2540
Y4002-2	500	58.5		94.6	0.87				5.0	33	2590
Y4003-2	560	65.4		94.7					5.5	36	2670
Y4004-2	630	73.4		94.9					6.0	39	2740
Y4501-2	710	82.7	2980	95.0					8.3	43	3440
Y4502-2	800	92.9		95.2					8.9	51	3550
Y4503-2	900	104.5		95.3					10.0	55	3680
Y4504-2	1000	114.6		95.4	0.88				11.2	57	3865
Y5001-2	1120	128.2		95.5					14.5	58	6800
Y5002-2	1250	143.0		95.6					15.7	67	7100
Y5003-2	1400	160.0		95.7					16.9	73	7400
Y5004-2	1600	182.6		95.8					18.8	80	7700
Y5601-2	1800	205.2		95.9					25.2	86	7750
Y5602-2	2000	227.8		96.0					26.6	92	8050
Y5603-2	2240	254.9		96.1					28.8	98	8370
Y6301-2	2500	281.0		96.2	0.89				37.6	105	7900
Y6302-2	2800	314.4		96.3					41.5	111	8210
Y6303-2	3150	253.7		96.3					45.9	117	8505

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高355-630）(4极)——西安泰富西玛电机
Y3551-4	220	26.7	1485	93.3	0.85	1.8	0.8	6.5	3.5	77	1650	1000
Y3552-4	250	30.3		93.4	0.85				3.5	87	1700
Y3553-4	280	33.5		93.5	0.86				3.8	96	1730
Y3554-4	315	37.7		93.6					4.3	107	1740
Y4003-4	355	42.3		93.8					6.5	89	2050
Y4004-4	400	47.6		94.0					7.0	99	2140
Y4005-4	450	53.4		94.2					7.8	110	2210
Y4006-4	500	58.6		94.3	0.87				8.3	121	2340
Y4007-4	560	65.5		94.5					9.0	133	2430
Y4505-4	630	73.5		94.8					12.3	147	3030
Y4506-4	710	82.7		95.0					13.3	163	3110
Y4507-4	800	93		95.1					14.5	180	3230
Y4509-4	900	104.6		95.2					17.0	199	3460
Y5006-4	1000	116		95.3			0.7		27.5	217	3960
Y5007-4	1120	128.4		95.4	0.88				30.0	238	4110
Y5009-4	1250	143.1		95.5					35.0	259	4420
Y50010-4	1400	160.1		95.6					37.8	284	4580
Y5601-4	1600	180.8		95.7	0.89		0.6		66.3	315	5280
Y5602-4	1800	203.1		95.8					69.8	345	5420
Y5603-4	2000	225.5		95.9					76.8	373	5685
Y56301-4	2240	252.3		96.0					99.0	405	7550
Y6302-4	2500	281.3		96.1					113.5	437	7950
Y6303-4	2800	314.7		96.2					127.8	473	8570

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高355-630）(6极)——西安泰富西玛电机
Y3555-6	220	27.8	990	93.0	0.82	1.8	0.8	6.0	7.8	210	1820	2000
Y3556-6	250	31.4		93.3	0.82				8.3	235	1880
Y4004-6	280	34.7		93.5	0.83				11.5	261	2070
Y4005-6	315	39		93.7					12.3	290	2130
Y4006-6	355	43.8		93.9					13.3	323	2190
Y4007-6	400	49.3		94.0					14.5	360	2280
Y4505-6	450	54.7		94.3	0.84				17.8	400	2830
Y4506-6	500	59.9		93.5	0.85				19.0	439	2920
Y4507-6	560	66.9		94.7			0.7		20.8	486	3090
Y4509-6	630	75.2		94.8					24.3	538	3320
Y5006-6	710	84.6		95.0					39.0	598	3860
Y5007-6	800	95.2		95.1					42.8	664	4010
Y5009-6	900	107		95.2					50.0	735	4280
Y50010-6	1000	118.8		95.3	0.86				53.5	804	4430
Y5601-6	1120	131.6		95.4				6.5	99.0	737	4915
Y5602-6	1250	146.5		95.5					108.0	797	5020
Y5603-6	1400	163.9		95.6					122.5	875	5350
Y6301-6	1600	187.1		95.7					137.5	954	7070
Y6302-6	1800	210.2		95.8					152.8	1050	7390
Y6303-6	2000	233.3		95.9					170.3	1142	7790

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高355-630）(8极)——西安泰富西玛电机
Y4005-8	200	26.6	740	92.8	0.78	1.8	0.8	5.5	12.3	420	2170	2000
Y4006-8	220	29.2		92.9	0.78				13.2	423	2250
Y4007-8	250	32.7		93.0	0.79				14.5	476	2310
Y4008-8	280	36.6		93.2	0.79				15.8	528	2570
Y4506-8	315	40.6		93.4	0.80				19.0	588	2970
Y4507-8	355	45.7		93.5					20.8	655	3080
Y4508-8	400	51.3		93.7					22.5	730	3200
Y4509-8	450	57		93.8	0.81				24.3	812	3310
Y5005-8	500	63.0		94.3	0.81				36.3	893	3740
Y5007-8	560	69.6		94.4	0.82				42.8	988	3990
Y5008-8	630	78.2		94.5					46.0	1100	4140
Y5010-8	710	88.1		94.6					53.5	1220	4420
Y5601-8	800	96.8		94.7	0.84		0.7	6.0	113	1360	4420
Y5602-8	900	108.8		94.8					127.8	1510	4620
Y5603-8	1000	120.7		94.9					144.8	1650	4870
Y6301-8	1120	135.1		95.0					137.5	1820	7030
Y6302-8	1250	150.6		95.1					152.8	2000	7360
Y6303-8	1400	168.5		95.2					167.8	2210	7600
Y6304-8	1600	192.3		95.3					182.8	2470	7950

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高355-630）(10极)——西安泰富西玛电机
Y4504-10	200	27.2	590	91.9	0.77	1.8	0.8	5.5	23.5	710	2600	3000
Y4505-10	220	29.9		92.1	0.77				25.5	728	2670
Y4506-10	250	33.4		92.3	0.78				27.5	819	2760
Y4507-10	280	37.3		92.5	0.78				30.0	909	2850
Y4508-10	315	41.4		92.6	0.79				32.5	1010	2960
Y4509-10	355	46.6		92.8	0.79				35.0	1130	3080
Y5005-10	400	51.6		93.3	0.80				47.3	1260	3660
Y5006-10	450	58.0		93.4					52.0	1400	3770
Y5007-10	500	64.3		93.6					55.5	1540	3900
Y5008-10	560	71.9		93.7					60.3	17010	4030
Y50010-10	630	80.8		93.8					96.8	1900	4279
Y5601-10	710	88.6		94.0	0.82		1.8	6.0	123.8	2120	4760
Y5602-10	800	99.7		94.2					141.8	2350	5075
Y5603-10	900	112.0		94.3					157.5	2610	5350
Y6301-10	1000	124.3		94.4					157.8	2870	7160
Y6302-10	1120	138.9		94.6					165.0	3170	7530
Y6303-10	1250	154.7	595	94.8				0.7	185.0	3490	8000
Y6304-10	1400	173.1	595	94.9				0.7	200.0	3850	8230

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高355-630）(12极)——西安泰富西玛电机
Y4507-12	200	29.3	495	91.2	0.72	1.8	0.8	5.5	30.0	1120	2790	3000
Y4508-12	220	31.7		91.4	0.73				32.5	1130	2890
Y4509-12	250	35.9		91.7	0.73				35.0	1240	2980
Y5006-12	280	39.3		92.7	0.74				50.8	1420	3720
Y5007-12	315	43.6		92.8	0.75				55.5	1580	3860
Y5008-12	355	49		93.0					60.0	1760	3990
Y5009-12	400	55		93.3					65.0	1970	4140
Y50010-12	450	61.8		93.4					69.8	2190	4290
Y5601-12	500	65.0		93.7	0.79		0.9	6.0	119	2410	4630
Y5602-12	560	72.7		93.8					130	2670	4820
Y5603-12	630	81.7		93.9					144	2970	5040
Y6301-12	710	92.0		94.0					147.8	3310	7050
Y6302-12	800	103.4		94.2					170.3	3690	7570
Y6303-12	900	116.3		94.3					185.0	4100	7860
Y6304-12	1000	129.0		94.4					200.0	4500	8180

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(4极)——西安泰富西玛电机
Y7101-4	3150	362	1490	96.3	0.87	1.8	0.5	6.5			13560
Y7102-4	3550	408		96.3							14270
Y7103-4	4000	459		96.4							14750
Y7104-4	4500	516		96.4							15250
Y8001-4	5000	567	1495	96.5	0.88						16600
Y8002-4	5600	635		96.5							18200
Y8003-4	6300	713		96.6							18500
Y9001-4	7100	803		96.7							20300
Y9002-4	8000	904		96.8							21100
Y9003-4	9000	1016		96.9							22050

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(6极)——西安泰富西玛电机
Y7101-6	2240	261	990	96.0	0.86	1.8	0.6	6.5			13050
Y7102-6	2500	291		96.1							13320
Y7103-6	2800	326		96.1							14160
Y7104-6	3150	366		96.2							14470
Y8001-6	3550	413	995	96.2							16400
Y8002-6	4000	465		96.3							18000
Y8003-6	4500	523		96.3							18220
Y8004-6	5000	580		96.4							18450
Y9001-6	5600	643		96.4	0.87						20180
Y9002-6	6300	722		96.5							21050
Y9003-6	7100	813		96.6							21960
Y10001-6	8000	915		96.7							23500
Y10002-6	9000	1028		96.8							24400
Y10003-6	10000	1141		96.9							25200

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(8极)——西安泰富西玛电机
Y7101-8	1800	214	745	95.4	0.85	1.8	0.6	6.5			12950
Y7102-8	2000	237		95.5							13350
Y7103-8	2240	265		95.6							14280
Y8001-8	2500	296		95.7							16480
Y8002-8	2800	331		95.8							17080
Y8003-8	3150	372		95.8							18020
Y8004-8	3550	419		95.9							19620
Y9001-8	4000	466		96.0	0.86						20260
Y9002-8	4500	524		96.1							21070
Y9003-8	5000	582		96.2							22025
Y10001-8	5600	651		96.2							23300
Y10002-8	6300	732		96.3							24550
Y10003-8	7100	824		96.4							25310
Y10004-8	8000	928		96.5							26120

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(10极)——西安泰富西玛电机
Y7101-10	1600	195	595	95.0	0.83	1.8	0.6	6.0			12920
Y7102-10	1800	219		95.1							13660
Y7103-10	2000	244		95.2							14370
Y8001-10	2240	272		95.3							16620
Y8002-10	2500	304		95.4							17800
Y8003-10	2800	340		95.5							17950
Y9001-10	3150	377		95.6	0.84						19340
Y9002-10	3550	425		95.7							20170
Y9003-10	4000	478		95.8							20840
Y9004-10	4500	538		95.8							21600
Y10001-10	5000	597		95.9							22950
Y10002-10	5600	669		95.9							24100
Y10003-10	6300	752		96.0							25220
Y10004-10	7100	847		96.0							26200

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(12极)——西安泰富西玛电机
Y7101-12	1120	144	495	94.5	0.79	1.8	0.6	6.0			12890
Y7102-12	1250	161		94.6							13550
Y7103-12	1400	180		94.7							14020
Y8001-12	1600	203		94.7	0.80						15600
Y8002-12	1800	228		94.8							15850
Y8003-12	2000	253		94.9							17500
Y8004-12	2240	284		95.0							17750
Y9001-12	2500	312		95.2	0.81						20050
Y9002-12	2800	349		95.3							20770
Y9003-12	3150	392		95.4							21550
Y10001-12	3550	442		95.5	0.81						22900
Y10002-12	4000	497		95.6							24150
Y10003-12	4500	559		95.6							25270
Y10004-12	5000	621		95.7							26300

电机型号	额定功率	额定电流	转速	效率	功率因数	最大转矩	堵转转矩	堵转电流	J（电机）	J（负载）	质量	加油周期
	额定功率	额定电流	转速	效率	功率因数	额定转矩	额定转矩	额定电流	J（电机）	J（负载）	质量	加油周期
	KW	A	r/min	%	COSФ	倍	倍	倍	kg·m²	kg·m²	kg	h
Y系列6KV高压三相异步电动机（中心高710-1000）(16极)——西安泰富西玛电机
Y7101-16	630	89	370	93.1	0.73	1.8	0.6	6.0			12510
Y7102-16	710	100		93.3							12750
Y7103-16	800	113		93.4							13010
Y7104-16	900	127		93.5							13860
Y8001-16	1000	139		93.6	0.74						15300
Y8002-16	1120	155		93.7							15600
Y8003-16	1250	173		93.8							17500
Y8004-16	1400	194		93.9							17850
Y9001-16	1600	218		94.0	0.75						20100
Y9002-16	1800	245		94.1							20700
Y9003-16	2000	272		94.2							21480
Y10001-16	2240	305		94.3							23500
Y10002-16	2500	340		94.4							24650
Y10003-16	2800	380		94.5							25740

西安西玛电机

首页高压电机变频电机高效电机交流电机直流电机防爆电机新闻中心关于我们

西安西玛电机由原西安电机厂改制而来，70年技术积累，近10年的高速发展，西玛集团已发展成为中国机械工业专业生产大中型、高低压、高效节能、交直流电机的大型企业，尤其是近年来大力发展高效节能电动机、高压电机的设计研发，以及大型企业的节能改造工程，逐渐成为一体的系统化动力系统提供商，产销规模在全国电机行业中名列前茅。

186-8180-2157

全国7X24小时客服热线

QQ咨询
